電纜橋架就是一種電纜安裝的輔助設施，讓電纜更好的布局和維護提供良好的環境。根據需求分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成。
電纜橋架安裝規范：
1）槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。
2）電纜橋架與用電設備交越時,其間的凈距不小于0.5m。
3）兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。
4）在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更精確。
直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點：注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

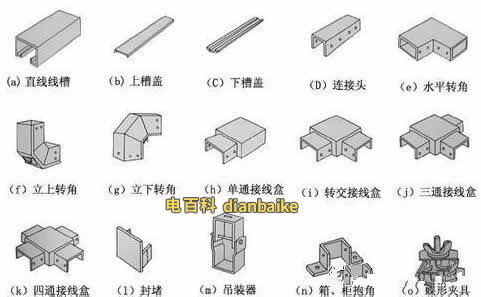

電纜橋架不同種類結構圖

11）在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它型號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。
12）橋架水平敷設時，支撐間距一般為1.5-3米，垂直敷設時固定在建筑物構體上的間距宜小于2米。


電纜橋架作為布線工程的一個配套項目,設計選型過程根據弱電各個系統纜顯得類型、數量,合理選定適用的橋架。更多關于電纜橋架問題請關注電百科，盜載必究。
