槽式電纜橋架型號一般表示為C，或CQJ，或XQJ-C；由形式--類別--規格組成，例如XQJ-T-10-4，類別示用中文第一個漢語拼音的大寫字母T為梯級式、P為托盤式C為槽式、ZH為組合式。下面就來介紹下電纜橋架規格型號大全及價格表僅供參考。
一、槽式電纜橋架規格

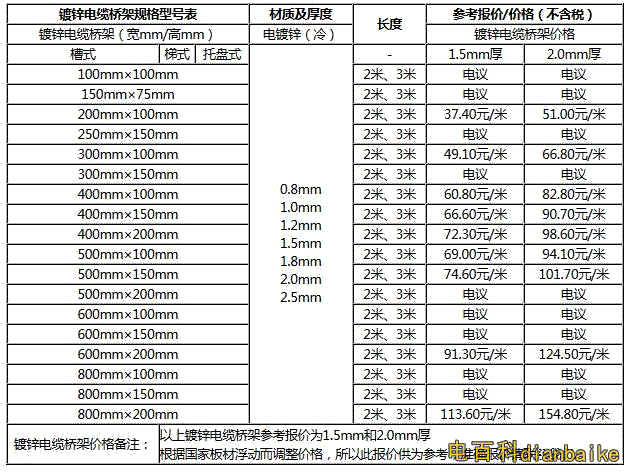

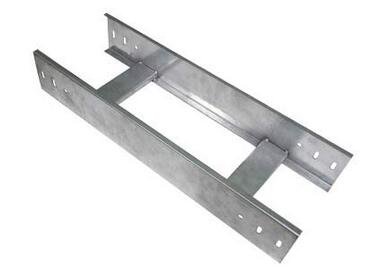

1、鍍鋅電纜橋架規格


以上電纜橋架規格型號技術參數和市場價格僅供參考，具體以電纜橋架廠提供數據和價格為準。

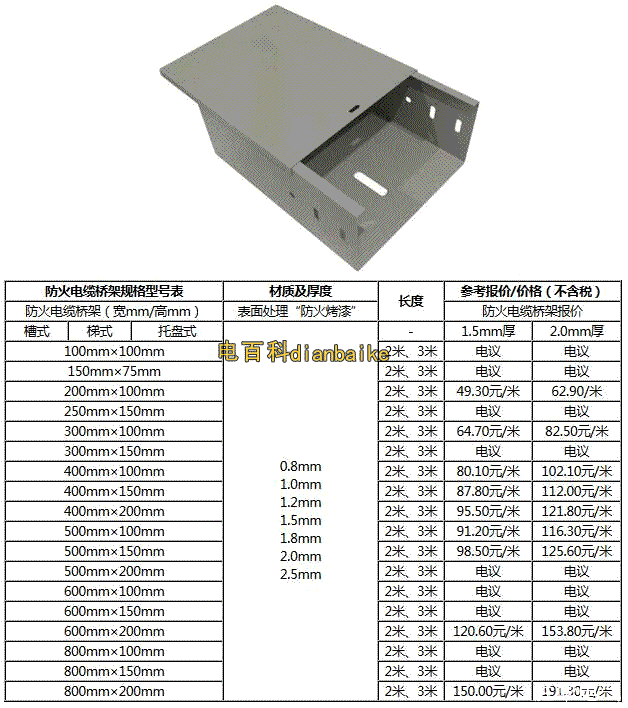

2、防火電纜橋架規格和價格

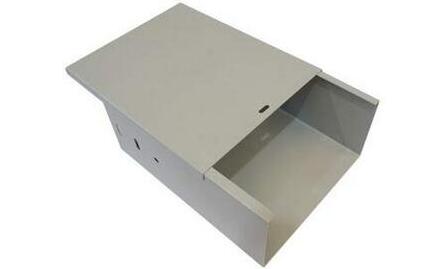

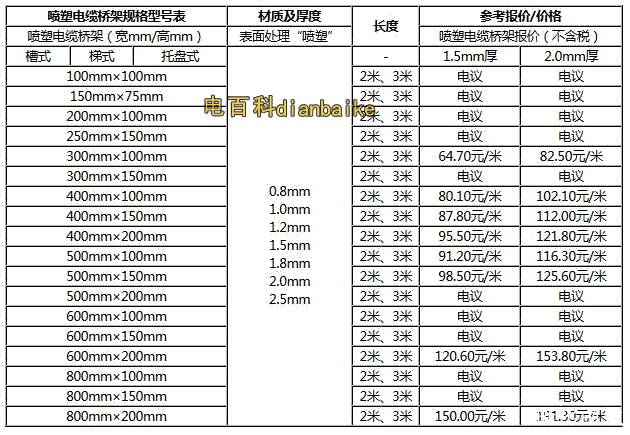

3、噴塑電纜橋架規格和價格表

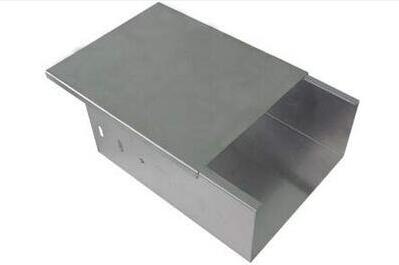

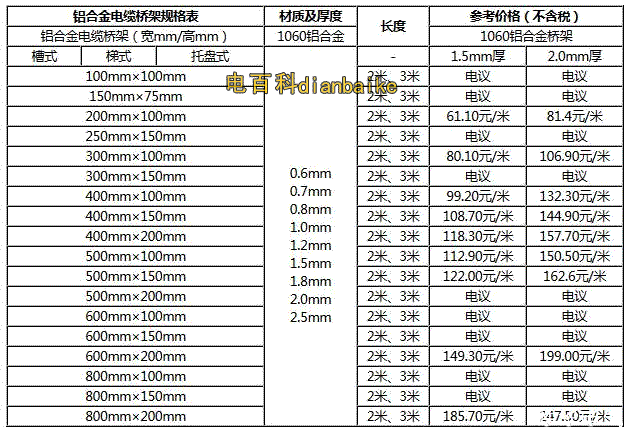

4、鋁合金電纜橋架規格表和報價表

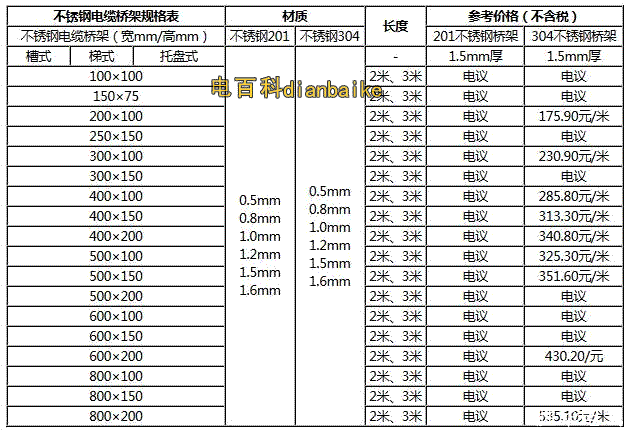

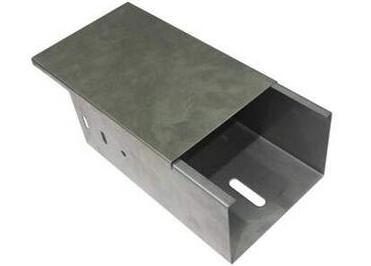

5、不銹鋼電纜橋架規格和價格

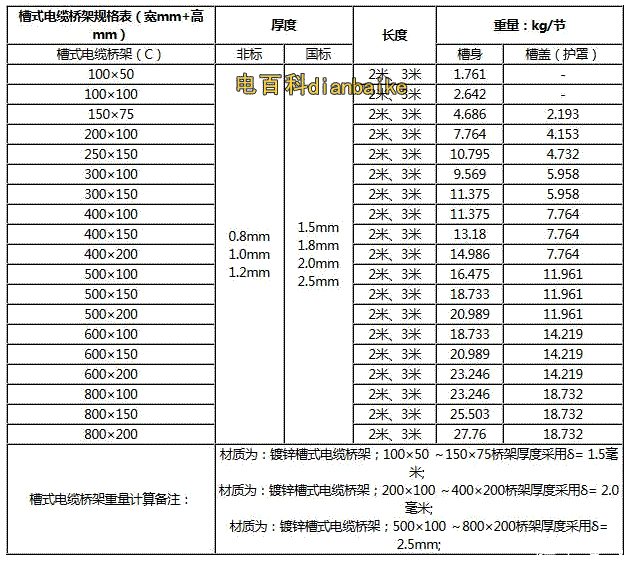

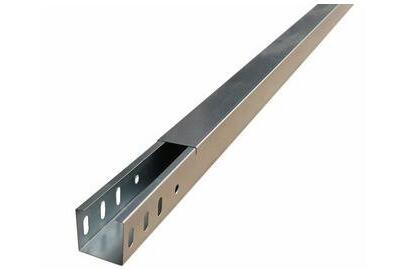

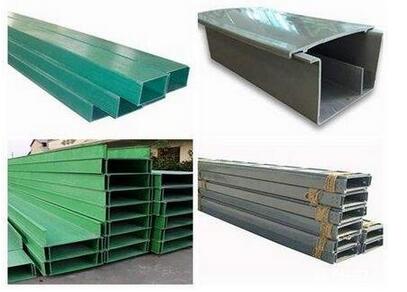

6、槽式電纜橋架規格型號和槽式電纜橋架價格表

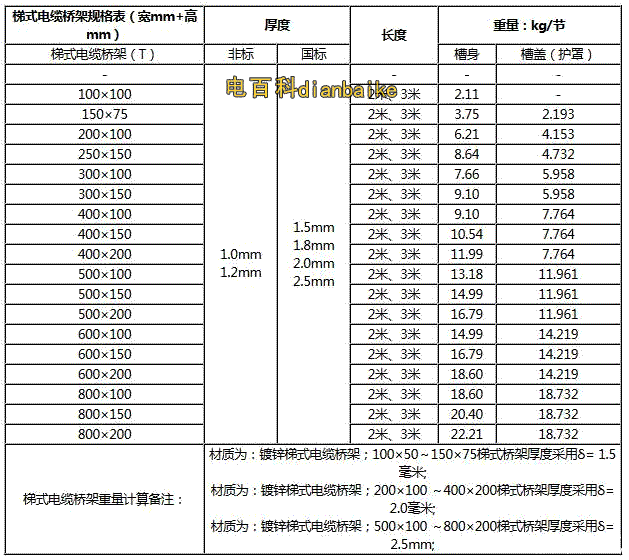

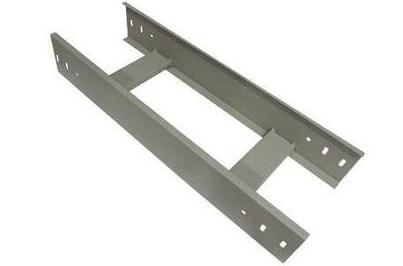

7、梯式電纜橋架規格型號表

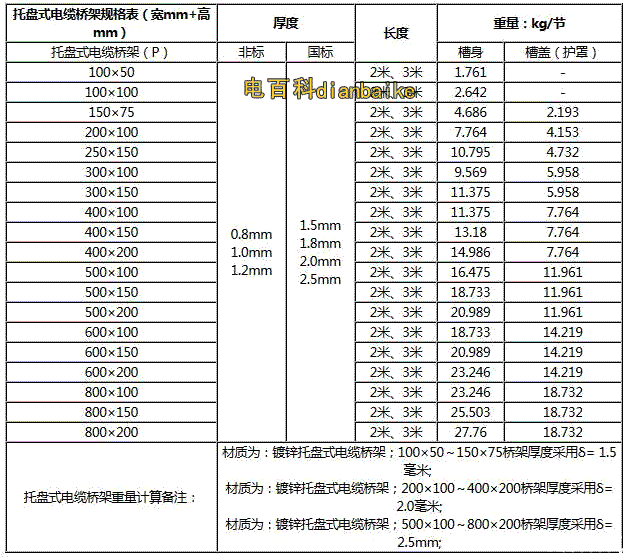

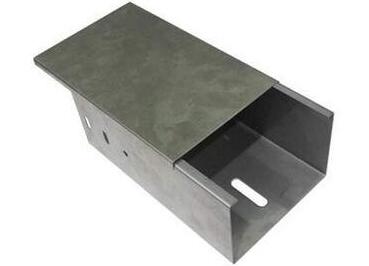

8、托盤式電纜橋架規格型號表和價格表


二、電纜橋架規格選擇：
1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值（A） 橋架橫截面充許最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 9683
三、電纜橋架型號品類的選擇：
1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）
2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
5、大跨距（>3m）要選用復合型橋架。
6、戶外要選用復合環氧樹指橋架。
四、電纜橋架?chē)?guó)家標準厚度
電纜橋架允許最小板厚：當橋架寬度B＜100mm時 板厚1.0mm；100≤B＜150時 1.2mm；150≤B＜400時 1.5mm；400≤B≤800時 2.0mm；B＞800時 2.5mm 。
蓋板可以選擇相應低一個等級的板材
可以查看國標GB/T 23639-2009節能耐腐蝕鋼制電纜橋架
JB/T 10216-2000電控配電用電纜橋架
JB/T 6743-1993戶內戶外鋼制電纜橋架防腐環境 技術要求
MT 961-2005  煤礦井下用玻璃鋼電纜橋架
QB/T 1453-2003電纜橋架。更多關于電纜橋架相關知識請多多關注電百科，盜載必究。
