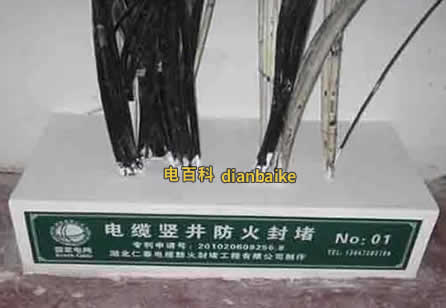

電纜豎井防火封堵
在電纜敷設中防火封堵能起到非常有效的風險控制，尤其是重要設備施工都有明確的國家標準規范，下面就來介紹下電纜防火封堵材料有哪些？電纜豎井防火封堵規范和施工方案步驟。
電纜豎井相關規程規范：
1、在電纜豎中，每間隔約7m宜設置防火封堵：GB50229-2006《火力發電廠與變電站設計防火規范》6.7.3。
2、用于電力電纜時，宜使對載流量影響較??；用在樓板豎井孔處時，應能承受巡視人員的荷載：GB50217-2007《電力工程電纜設計規范》7.0.3.1。
3、電纜夾層、隧道、豎井、電纜溝內應保持整潔，不得堆放雜物，電纜溝洞嚴禁積油：DL5027-1993《電力設備典型消防規程》7.4.7。
4、電氣豎井是強電豎井和弱電豎井的總稱。電氣豎井的位置宜設在負荷中心，進出線方便、上下層對應貫通處，在每樓層豎井間應設置維修門，并應向公共走廊開啟，墻壁耐火極限和門的耐火極限應滿足消防有關規范。電氣豎井間內設備及管線施工完畢后，所有孔洞應作防火密封封堵和隔離：04D701-1《電氣豎井設備安裝》6.1。
5、電氣豎井間的面積需根據管線及設備的多少確定，一般需進人操作的，其操作通道寬度不小于0.8m，不進人操作的只考慮管線及設備的安裝，強電豎井間深度不宜小于0.5m，弱電豎井間深度不宜小于0.4m：04D701-1《電氣豎井設備安裝》6.:3。
6、電氣豎井間的構造材料可以用磚、混凝土和鋼筋混凝土等，豎井間內地坪宜高出本層地坪150mm：04D701-1《電氣豎井設備安裝》6.:4。
更多規范匯總免費下載附件查看：電纜豎井防火封堵相關規范匯總.doc
電纜豎井防火封堵施工方案（一）：

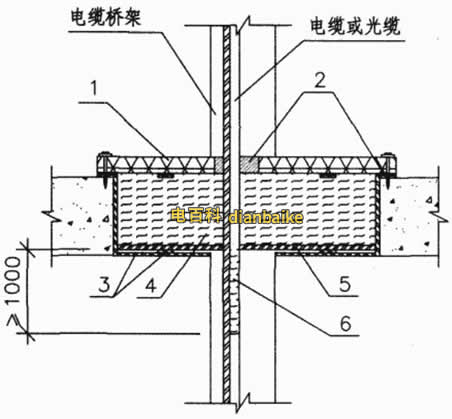

電纜橋架穿樓板防火板封堵：
1耐火隔板
2防火堵料（防火泥）
3支架
4礦棉或玻璃纖維
5耐火板或鋼板
6防火涂料

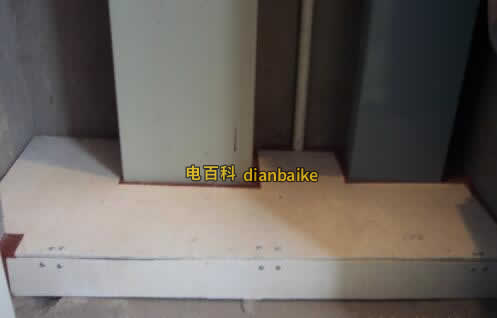

電纜橋架外防火效果圖

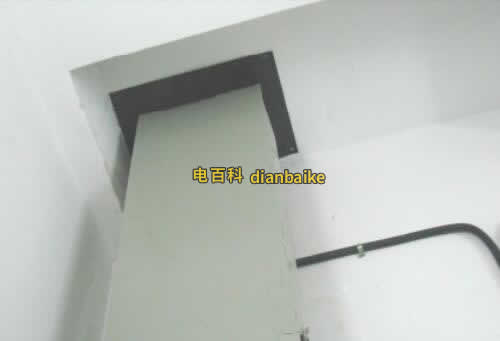

電纜橋架頂板防火效果
1、 本辦法僅電纜橋架穿樓板的防火封堵做法推薦。
2、 其他部位孔洞宜設置防火封堵有： 電纜由室外進入室內入口處；電纜進出豎井的 出入口處；電纜引至電氣柜、盤或控制屏、臺 的開孔部位；電纜穿隔墻、樓板的孔洞處；主 控制室或配電室與電纜夾層之間；跨越防火分 區以及豎井跨越樓層的電線管兩端管口處；其他需要設置的地方。
3、 電纜及絕緣電線穿鋼管布線時，應在樓層間預 埋鋼管，布線后應在兩端鋼管管口空隙用防火 堵料隔離。
4、 耐火隔板采用礦棉半硬板（Ef-85 型耐火隔板） 或 6mm及以上鋼板。
5、 上下防火板夾層空間內可用巖棉或阻火包填 塞，防火板間隙用防火泥封堵。
6、 橋架孔洞邊設置 1.5MM 厚鋼板做方形套管，套管高度為高出地面 3CM，或設置一圈 3CM高 2CM 厚的素混凝土阻水圈。

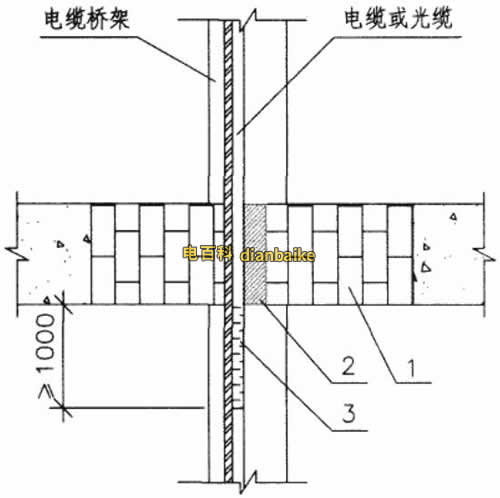

電纜豎井無機堵料防火封堵：
1輕質膨脹型有機防火堵料（防火包）
2柔性 有機防火堵料（防火泥）
3防火涂料

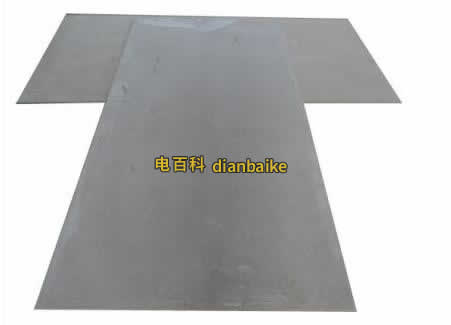

防火板材料的耐火等級應達到一級

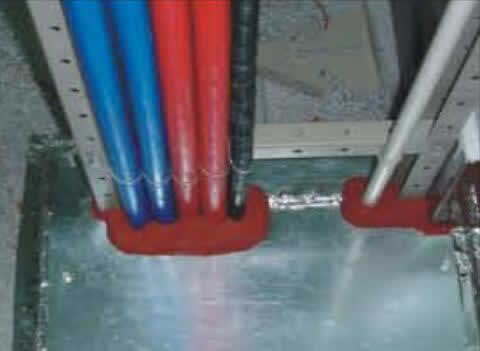

橋架內部防火效果圖 7

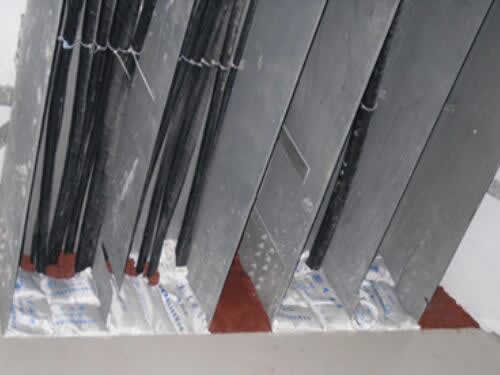

橋架內部防火效果圖
7、橋架內部也應用防火材料上下層隔離。電纜穿 套管過防火封堵層，套管端口用防火泥填塞。 橋架內部可設支架上布防火板或?qū)⑾聦臃阑鸢?加工成圖（15）形狀，內塞防火包如圖（7）。
8、 母線穿樓板防火封堵做法可參照橋架防火封堵 工藝。
9、 橋架蓋板要求穿樓板處應斷開。
專用防火封堵材料施工方案（二）

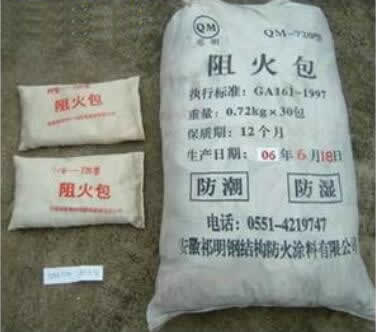

1、防火包/阻火包性能指標：
外觀----包體完整無破損
松散密度----0.6×103kg/m3
耐水性----≥3d
耐油性----≥3d
抗壓強度----R≥ 0.05Mpa
耐火性能----一級防火封堵材料耐火極限≥ 180min

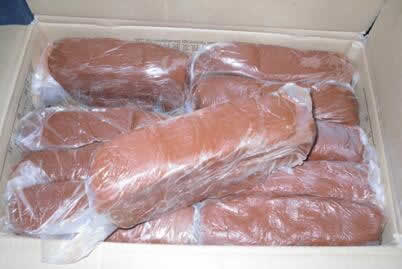

2、防火泥性能指標
外觀----塑性固體，具有 一定柔韌性
密度----≦ 2.0×103K g/m3
耐水性----≥3d
耐油性----≥3d
腐蝕性----≧ 7d
耐火性能----一級防火封堵材料耐火極限≥ 180min
電纜豎井防火封堵施工步驟：
1、阻或包：電纜豎井，用阻火網、防火隔板或鐵板 做支墊,將防火包,阻火包平鋪于墊上,壘成隔層, 電纜隧道和電纜溝根據國內電纜隧道和電纜豎井 的有關間距規定,在需要設置隔墻處,將防火包，阻 火包壘成防火墻即可。必要時可用角鋼做成支架以方便封堵。
2、防火泥：
（1）將有機防火堵料取出揉成團狀， 若氣溫過低，可將堵料連同包裝置于 40-70 攝氏度 的溫水中加熱再進行操作。
（2）需封堵的孔洞，封堵前需要清掃干凈。
（3）將堵料均勻地鋪、嵌、填于孔洞縫隙中，對于較大的孔洞，可先用防火網作骨架，以增加強度。

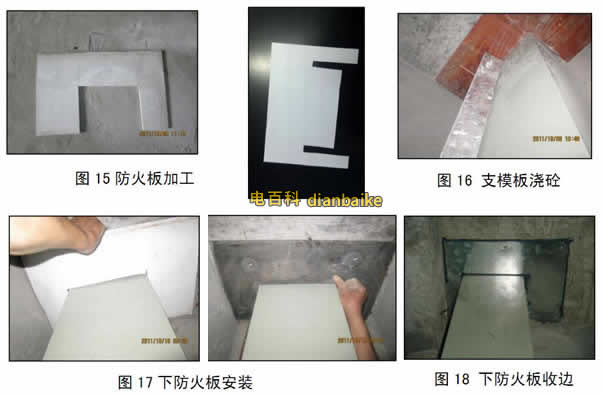

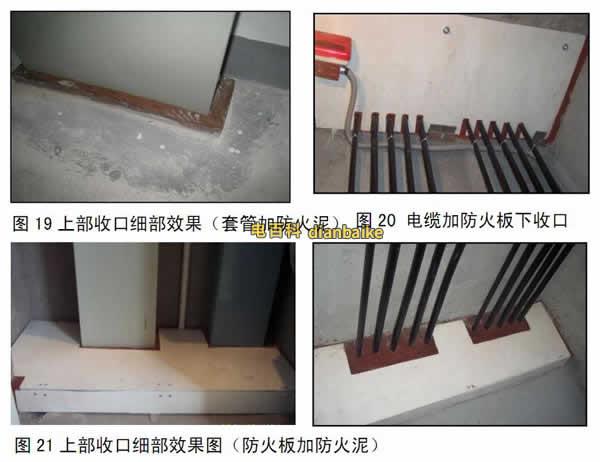

電纜豎井防火封堵施工過程細節

電纜豎井防火封堵施工過程細節示意圖
總之，電纜豎井防火封堵是有國家標準規范的，必須要找正規的專業施工團隊，最好是有工程設計與施工消防資質的企業。更多關于電纜防火封堵技術說明請關注電百科，盜載必究。
