一、電纜橋架常見規格槽式（全封閉式）電纜橋架常見規格有：
Current specifications of channel-style cable tray(fully closed-end):
250×250 150×250 150×300 100×250 150×200
二、梯級式電纜橋架常見規格有：
100×200 150×200 100×600 150×600
100×800 150×800 100×500 150×500
100×300 150×300 100×400 150×400

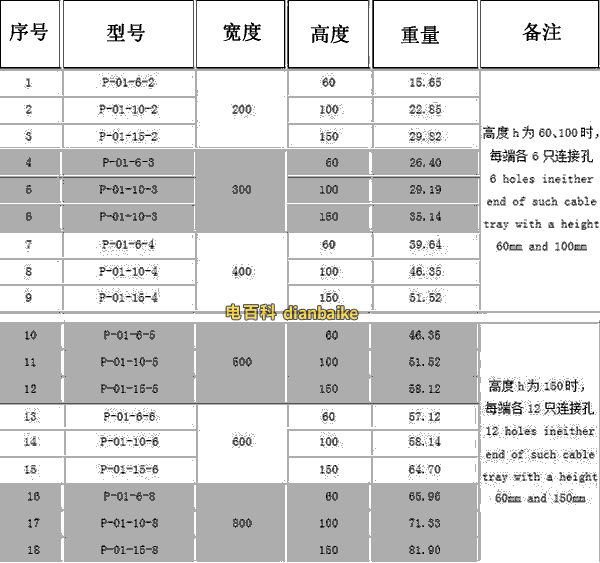

三、電纜型號一覽表
電纜型號一覽表
四、電纜橋架規格表示方法：
XQJ---形式--類別--規格
XQJ：表示匯線橋架系列
形式：表示結構形式(用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式)
類別：表示類別種類序號(用阿拉伯?dāng)?shù)字加英語字母表示)
規格：表示規格或規格序號(用阿拉伯?dāng)?shù)字表示)
五、注意事項：
1、XQJ型電纜橋架裝置的最大載荷支撐間距應小于允許載荷和支撐跨距。
2、選擇電纜橋架寬度時應留有一定的備用空位，以便為今后增添電纜用。
3、當電力電纜和控制電纜較少時,可同一電纜橋架安裝,但中間要用隔板將電力電纜和控制電纜隔開敷設。
4、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。
6、電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時應在其頂層。更多關于電纜橋架問題請關注電百科，盜載必究。
