不同絕緣類型電線電纜的載流量對比

電百科 2020-04-02 10:16:23 189 ℃

大家都知道電纜載流量與電纜的絕緣材料的長期允許最高工作溫度和允許短路溫度有關系，下面就來簡單介紹下不同絕緣材料的電纜載流量對比。

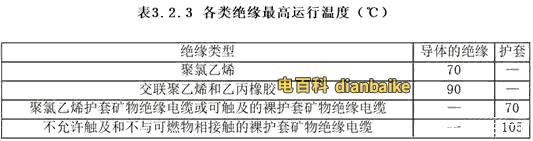

一、各種絕緣的最高運行溫度

二、相同敷設條件下，不同絕緣類型電纜載流量的對比
1、PVC絕緣電纜的載流量

2、XLPE絕緣電纜的載流量

3、礦物絕緣PVC護套絕緣電纜的載流量

4、礦物絕緣銅護套或不允許接觸的裸護套礦物絕緣電纜的載流量

從以上四個表格可以看出，礦物絕緣電纜金屬護套的載流量最高，及BTTZ載流量最高：

①不允許接觸裸護套的BTTZ電纜載流量大于XLPE絕緣電纜載流量，

②XLPE絕緣電纜載流量大于金屬護套溫度為70℃的BTTZ電纜，

③金屬護套溫度為70℃的BTTZ電纜載流量大于PVC絕緣電纜。
更多關于電線電纜絕緣問題請關注電百科，盜載必究。
