一、什么是電纜絕緣電阻？
絕緣電阻（insulation resistance）指絕緣物在規定條件下的直流電阻，是電氣設備和電氣線路最基本的絕緣指標。
二、電力電纜投入運行前應如何測量絕緣電阻？
1、根據被測電纜的電壓等級選擇合適的兆歐表(常用250V@V@0V?0V等)
2、被測電纜不能帶電,已通電的要每相先對地放電.

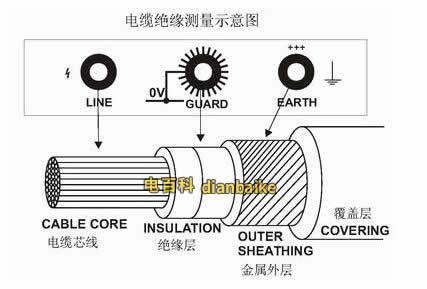

3、測量每相對地及所有兩相間的絕緣電阻,兩表筆任意夾住電纜的兩根相線或相線-地線,測量時人體不能觸及被物體,搖表水平放穩,測量時不能晃動,順時針緩慢搖動搖表直至每分鐘120轉(此時注意搖表內部齒輪變比),至表針不動時精確讀數,此時的讀數為被測電纜該相間絕緣電阻,單位是兆歐.(一般380/220V電纜的絕緣電阻要求至少大于等于1個兆歐,絕緣電阻越高越好,臨時用電纜0.5兆歐也可以用的.)
4、測量完成后電纜每相要對地放電,以策安全.
三、計算電阻
銅線的電阻率為0.018歐/米/平方
R=0.018*電纜長度/電纜截面
四、電力電纜絕緣電阻的標準
1、1KV 以下的使用1KV 搖表:其值不應小于10MΩ ，
2、1KV 以上使用2.5KV 搖表: 3KV 及以下的電纜絕緣電阻值不小于200MΩ 。
3、 6~10KV 電纜的絕緣電阻值不小于400MΩ ，
4、 20~35KV 電纜的絕緣電阻值不小于600MΩ ，
5、 220KV 電纜的絕緣電阻值不小于4500MΩ /Km。
讀測絕緣電阻值應為1 分鐘后的數值。更多關于電纜絕緣電阻技術說明請關注電百科，盜載必究。
