一、電機正反轉怎么接？

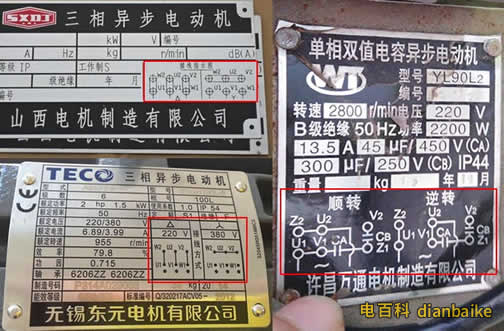

一般情況下電機上的說明都會標注正反轉接法，這里介紹下單相和三相電機正反接線圖：
1、單相電機正反轉接線圖

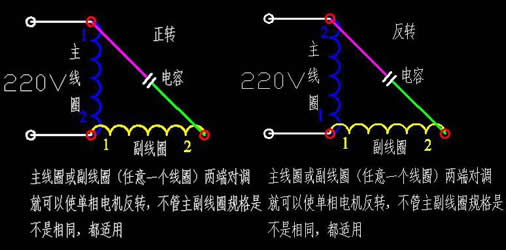

在單相電機中，通常主繞組的線徑較大，電阻值較小，匝數也較小；但有些正反轉的單相電機并沒有主副繞組之分；看下圖深藍色線：主線圈的1(2)接副線圈的2(1)這樣就正傳。反過來主線圈的2(2)接副線圈的1(1)這樣就反轉。

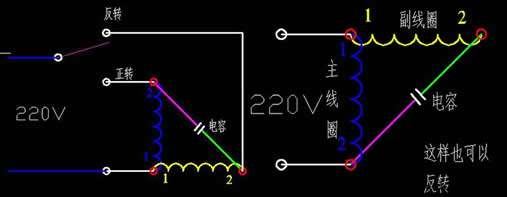

另外一種電機正反轉接法也能實現單相電機反正（只適用于不分主副線圈的電機）：

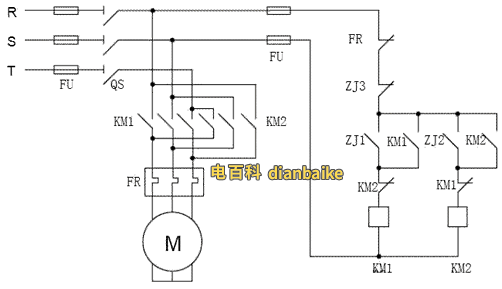

2、三相異步電機正反轉工作原理圖：
為了使電動機能夠正轉和反轉，可采用兩只接觸器KM1、KM2換接電動機三相電源的相序，但兩個接觸器不能吸合，如果同時吸合將造成電源的短路事故，為了防止這種事故，在電路中應采取可靠的互鎖，上圖為采用按鈕和接觸器雙重互鎖的電動機正、反兩方向運行的控制路。
按下啟動按鈕后，啟動指示燈亮，按下正（反）轉按鈕后，QS、KM1（KM2）閉合，正（反）轉指示燈亮，電動機正（反）轉運行，按下停止按鈕后，QS、KM1（KM2）斷開，電動機停止運行。

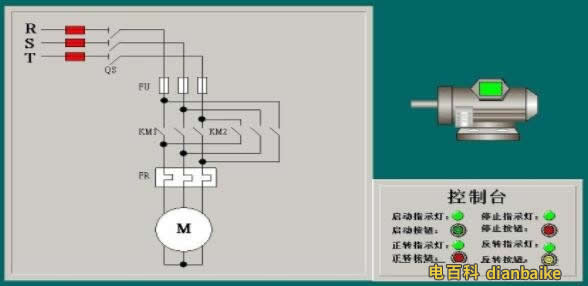

二、電機正反轉實物接線圖及工作原理安裝視頻教程
三相異步電動機接觸器聯鎖的正反轉控制優缺點：優點：工作安全可靠。缺點:操作不便。因電動機從正轉變?yōu)榉崔D(zhuǎn)時，必須先按下停止按鈕后，才能按反轉啟動按鈕，否則由于接觸器的聯鎖作用，不能實現反轉。為克服此線路的不足，可采用按鈕聯鎖或按鈕和接觸器雙重聯鎖的正反轉控制線路。
