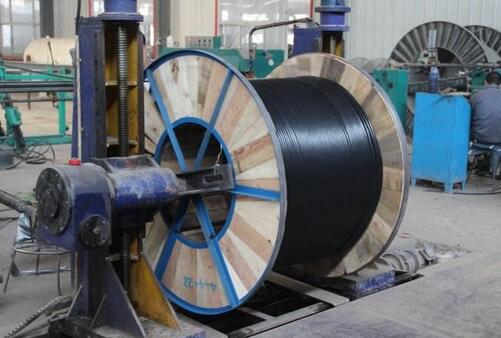

10KV及以下鋼芯鋁絞線芯架空絕緣電纜執行標準 Q/12BJ4881-2001；下面就來介紹下10KV高壓電纜標準及10KV以下鋼芯鋁芯架空絕緣電纜規格型號
10KV及以下鋼芯鋁絞線芯架空絕緣電纜用途 本產品適用于交流額定電壓10KV及以下的架空配電線路。
10KV及以下鋼芯鋁絞線芯架空絕緣電纜使用特性
1)電纜的長期允許工作溫度： 聚氯乙烯及聚乙烯絕緣70℃；交聯聚乙烯絕緣為90℃。
2)電纜的敷設溫度不行低于-20℃
3)電纜的允許彎曲半徑： 額定電壓0.6/1KV電纜外徑小于25mm者，應不小于4D 額定電壓0.6/1KV 電纜外徑大于25mm者，應不小于6D。 額定電壓U(Um)為10(12)KV電纜，應不小于20D。 其中D—電纜的實際外徑。
10KV及以下鋼芯鋁絞線芯架空絕緣電纜主要技術性能和要求
1)導體采用緊壓鋼芯鋁絞線芯導體，導體直流電阻及拉斷力符合表1。
2)1KV及以下的絕緣架空電纜其絕緣可采用耐氣候的聚乙烯、聚氯乙烯或交聯聚乙烯，絕緣的厚度及絕緣電阻也符合表1。
10KV及以下鋼芯鋁絞線芯架空絕緣電纜產品命名
1)電纜型號用字母及數字含義
JK----架空用系列
L----鋁導體
G----鋼芯
YJ----交聯聚乙烯(XLPE)絕緣
Y----高密度聚乙烯(HDPE)絕緣
V----聚氯乙烯(PVC)絕緣
2) 產品表示方法 產品用型號、規格和標準標號表示。
示例：鋼芯鋁絞線芯交聯聚乙烯絕緣架空電纜，額定電壓0.6/1KV，單芯，標稱截面70/10mm2,表示為： JKLGYJ-0.6 70/10 Q/12BJ4881-2001。
JKV----銅芯聚氯乙烯絕緣架空電纜
JKY----銅芯聚乙烯緣架空電纜
JKYJ----銅芯交聯聚乙烯絕緣架空電纜
JKLV----鋁芯聚氯乙烯絕緣架空電纜
JKLY----鋁芯聚乙烯絕緣架空電纜
JKLYJ----鋁芯交聯聚乙烯絕緣架空電纜
JKLGY----鋼芯加強鋁芯聚絕緣架空電纜
JKLGYJ----鋼芯加強鋁芯交聯聚乙烯緣架空電纜
YKYJ----銅芯交聯乙烯新架空電纜。更多關于鋼芯鋁絞線電纜知識請關注電百科，盜載必究。
